產品中心
AC-DC電源
應用領域
◆ 電信 ◆ 數據互換 ◆ 電力系統 ◆ 計算機系統
產品性能
|
輸入電壓(N) Vac |
165(200Vdc)-265(375Vdc) |
|
輸入電壓(W) Vac |
85(100Vdc)-265(375Vdc) |
|
輸入頻率 Hz |
45-65 |
|
輸出電壓精度 % |
±1 |
|
電壓調節 %Vo |
±10 |
|
負載調整率 % |
±0.5 |
|
電壓調整率 % |
±0.2 |
|
動態響應 （過沖/恢復時間） |
±4%Vo/400us |
|
紋波/噪聲（mV） |
Vo≤5Vdc：50 |
|
Vo≥48Vdc：200 |
|
|
Other：100 |
|
|
工作殼溫 |
-25℃ - +85℃ |
|
開關頻率典型值KHz |
66 |
|
短路保護 |
長期短路自恢復 |
|
隔離耐壓 |
輸入-輸出：1500Vac |
|
輸入-殼：1500Vac |
|
|
輸出-殼：500Vdc |
|
|
MTBF |
3×105 |
|
安規要求 |
CSA/NRTL/IEC/EN 60950-1,CB-Report |
產品選型
|
型號 |
輸入電壓 Vac |
輸出電壓 Vdc |
輸出電流 A |
效率 % |
容性能力 UF |
|

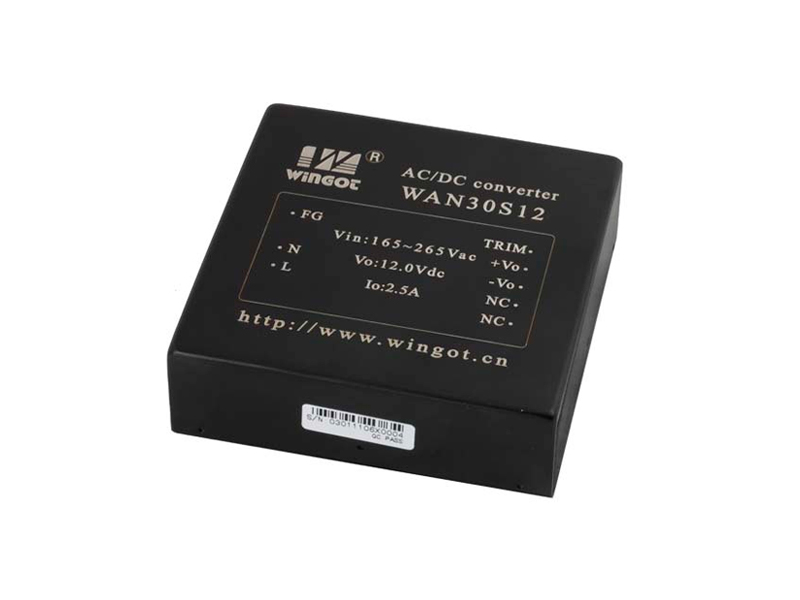

WAN(W)30S5 |
N:165-265 W:85-265 |
5.05 |
6 |
76 |
4700 |
|
WAN(W)30S12 |
12 |
2.5 |
81 |
1000 |
|
|
WAN(W)30S15 |
15 |
2 |
83 |
1000 |
|
|
WAN(W)30S24 |
24 |
1.25 |
87 |
470 |
|
|
WAN(W)30S48 |
48 |
0.63 |
87 |
220 |
30(30W)s1.jpg)
管腳定義
|
管腳 |
功能 |
描述 |
|
1 |
L |
火線 |
|
2 |
N |
零線 |
|
3 |
FG |
接大地 |
|
4 |
TRIM |
輸出調節端 |
|
5 |
+Vo |
輸出正 |
|
6 |
-Vo |
輸出負 |
|
7 |
NP |
無此管腳 |
|
8 |
NP |
無此管腳 |
