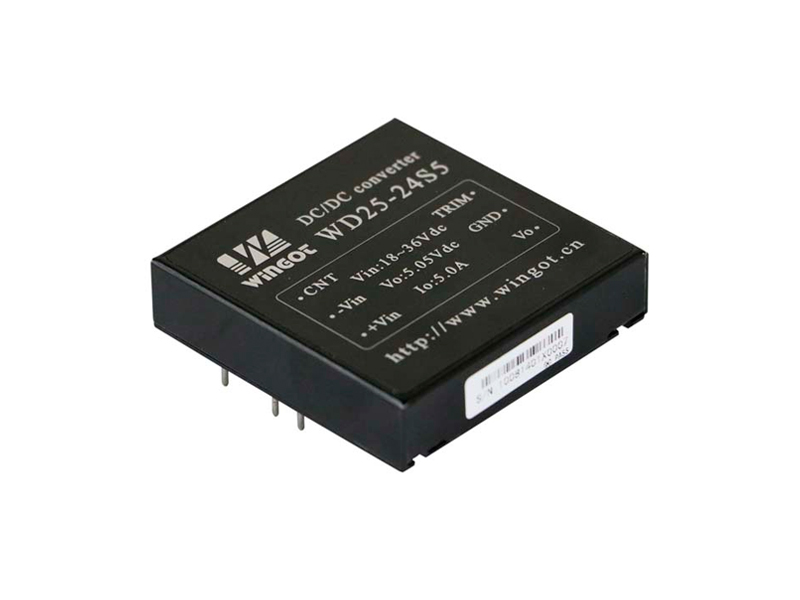

輸入電壓 Vdc

9-75

遙控特性

遙控端接-Vin或低電平，禁止輸出

遙控端懸空或接高電平，正常工作

輸出電壓精度 %

Vo1：±1

Vo2、Vo3：±3

電壓調節 %Vo1

±10

負載調整率 %

Vo1：±0.5

Vo2、Vo3：±4.0

電壓調整率 %

Vo1：±0.2

Vo2、Vo3：±1.5

動態響應
（過沖/恢復時間）

±4%Vo/400us

紋波/噪聲（mV）

Vo≤5Vdc：50

Vo≥48Vdc：200

Other：100

工作殼溫

-40℃ - +95℃

開關頻率KHz

330

短路保護

長期短路自恢復

隔離耐壓

輸入-輸出：1500Vdc

輸入-殼：1500Vdc

輸出-殼：500Vdc

MTBF

2×10⁶

安規要求

GB 9254-2008

型號

輸入電壓Vdc

輸出電壓Vdc

輸出電流A

效率%

容性能力UF

WD25-12S5

9-18

5.05

5

80

4700

WD25-12S12

12

2.08

84

1000

WD25-12S15

15

1.67

84

1000

WD25-12S24

24

1.04

85

470

WD25-12S48

48

0.52

84

220

WD25-24S5

18-36
W:9-36

5.05

5

81

4700

WD25-24S12

12

2.08

86

1000

WD25-24S15

15

1.67

86

1000

WD25-24S24

24

1.04

87

470

WD25-24S48

48

0.52

85

220

WD25-48S5

36-75
W:18-75

5.05

5

82

4700

WD25-48S12

12

2.08

87

1000

WD25-48S24

24

1.04

87

470

WD25-48S48

48

0.52

85

220

WD25-24D5

18-36

+5.05/-5.05

+2.5/-2.5

80

2200/2200

WD25-24D12

+12/-12

+1.04/-1.04

82

1000/1000

WD25-24D15

+15/-15

+0.83/-0.83

82

470/470

WD25-48D5

36-75

+5.05/-5.05

+2.5/-2.5

80

2200/2200

WD25-48D12

+12/-12

+1.04/-1.04

82

1000/1000

WD25-24T5-12

18-36

+5.05/+12.3/-12.3

+3.5/+0.3/-0.3

80

2200/470/470

WD25-24T5-15

+5.05/+15/-15

+3.5/+0.25/-0.25

80

2200/470/470

WD25-48T5-12

36-75

+5.05/+12.3/-12.3

+3.5/+0.3/-0.3

80

2200/470/470

WD25-48T5-15

+5.05/+15/-15

+3.5/+0.25/-0.25

80

2200/470/470

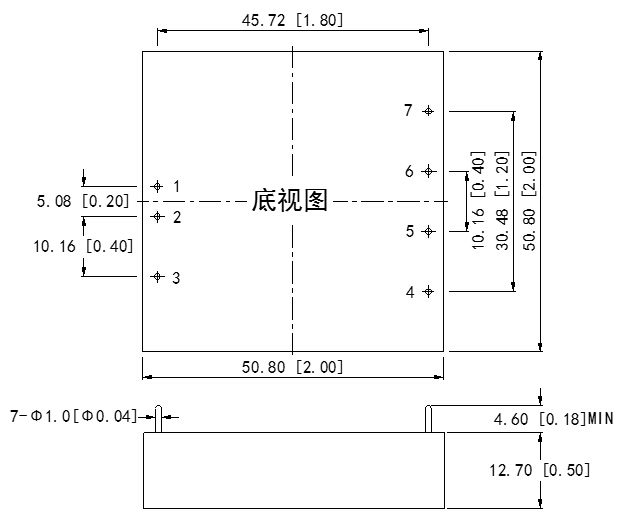

管腳

功能(單路)

描述(單路)

功能(雙路)

描述(雙路)

功能(叁路)

描述(叁路)

1

+Vin

輸入正

+Vin

輸入正

+Vin

輸入正

2

-Vin

輸入負

-Vin

輸入負

-Vin

輸入負

3

CNT

遙控端

CNT

遙控端

CNT

遙控端

4

TRIM

輸出
調節端

TRIM

輸出
調節端

Vo3

3路輸出

5

-Vo

輸出負

Vo2

2路輸出

COM

公共端

6

+Vo

輸出正

COM

公共端

Vo1

1路輸出

7

NP

無此管腳

Vo1

1路輸出

Vo2

2路輸出
